IoT Connectivity – Der drahtlose Weg in die Cloud

Das Verbinden von Sensoren und Aktoren in Gebäuden, Fahrzeugen und Industrie-Anlagen mit einer IoT Cloud ist nicht einfach und erfordert Fachkenntnisse.
Erfahren Sie, welche drahtlosen Technologien sich am besten zum Einsatz in ihren Use Cases und Problemstellungen eigenen.
Die Kombination von mehreren Technologien und moderne Mesh-Topologien werden jetzt möglich.

Zum Themenfeld IoT-Cloud-Dienste und Edge-Technologien hat Crisp Research bereits Studien und Whitepaper publiziert und wird in Kürze einen umfassenden Marktvergleich dieser Kategorien, das IoT Vendor Universe, veröffentlichen. Die führenden Technologie-Anbieter der IoT-Cloud-Dienste, darunter Amazon, Google, IBM, Microsoft und SAP, überlassen es aber leider dem Anwender, wie seine IoT-Geräte diese Cloud-Dienste überhaupt erreichen sollen. Nur die großen Telekommunikationsanbieter bündeln oft ihre Netze und Cloud-Dienste, die sie von anderen Technologieanbietern beziehen, in komplette IoT-Angebote. Natürlich versuchen diese Telcos dabei ihre eigenen drahtlosen Technologien in lizenzierten Frequenzbereichen zu pushen, da diese Lizenzen oftmals eine kostspielige Zukunftsinvestition waren. Darüber hinaus gibt es aber auch einige Technologien in den nicht-lizenzierten Frequenzbändern. In Europa ist hier insbesondere das 868 MHz Band interessant. Nachdem die drahtlose IoT Connectivity als einer der wichtigen IoT-Trends in 2018 identifiziert wurde, mehren sich die Anfragen von Crisp Research Kunden zum Vergleich und der richtigen Auswahl der Wireless-Technologien. Grund genug mit diesem Analyst View eine Orientierungshilfe zu geben.

IoT Wireless Technologie – “Schnell” ist nicht das Wichtigste!

Ein guter Überblick gibt zunächst die Tabelle im Analyst View “Die IoT-Trends im Jahr 2018”. Nun sollen aber die Technologien direkt im Bezug zueinander betrachtet werden. Dabei ergeben sich drei Gruppen (Abbildung 1):

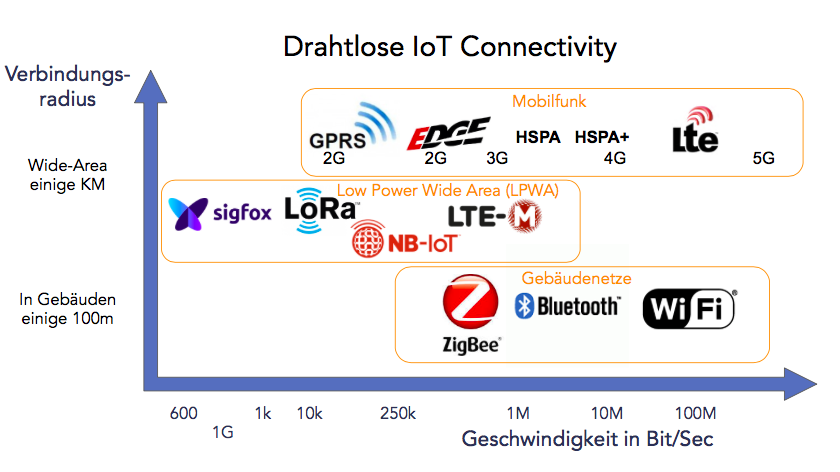

Abbildung 1: Drahtlose Verbindungsoptionen für IoT Devices

1. Mobilfunk-Technologie
Hierbei handelt es sich ausschließlich um lizenzierte Frequenzbänder, die man vom Smartphone kennt und exklusiv von Telcos betrieben werden. Auf 900, 1800 und 2100 MHz haben sich in den letzten Jahren die verschiedenen Technologien entwickelt. Der Fokus lag dabei immer vorrangig auf der Bandbreite des Smartphones, nicht jedoch auf dem Energieverbrauch des IoT-Devices oder einer guten Eindringung in Gebäude. Nichtsdestotrotz sind diese Technologien heute weiterhin für viele IoT Cases relevant.

GPRS (General Packet Radio Service) kommt aus der 2G Zeit der Mobilnetze. Mit Übertragungsraten bis 55 kBps ist es besonders in ländlichen Gebieten immer noch eine gute Alternative, um beispielsweise eine Heizung oder eine Pumpstation der kommunalen Wasserversorgung ins Netz zu bringen. Nachteile sind natürlich wie bei allen Mobilfunk-Technologien die Kosten für eine SIM-Karte, die hier im Vergleich zu der Bandbreite besonders hoch sind.

EDGE (Enhanced Data Rates for GSM Evolution) hat schon auf 2G angefangen und ist auch auf vielen 3G-Netzen verfügbar. Es erreicht Bandbreiten bis 290 kBps.

HSPA (High Speed Packet Access) erreicht auf 3G in einigen Netzen sogar bis zu 7 MBps. Einige Telcos haben sich aber gleich auf HSPA+ konzentriert. Mit über einer Milliarde via HSPA verbundener Geräte weltweit ist es eine der Mainstream-Technologien auf den Mobilfunknetzen.

HSPA+, die Weiterentwicklung von HSPA kann ein 3G Netz theoretisch bis 28 MBps ausreizen. Sollte man diese Bandbreite für eine IoT-Anwendung wirklich benötigen, empfehlen wir sich konkret mit den Ausbauplänen der Telcos auseinander zu setzen. Heute wird HSPA+ auch auf LTE-4G-Netzen benutzt und die Weiterentwicklung in HSPA+ Advanced ist bereits in Planung.

LTE 4G (Long Term Evolution, 4. Generation), liefert heute realistische Bandbreiten von 30-50 MBps. Mit den 5G Plänen und beispielsweise HSPA+ Advanced könnten Bandbreiten bis zu 3 GBps möglich werden.

LTE 5G, neben den höheren Bandbreiten sind vor allem deutlich niedrigere Latenzen oder komplett neue Kommunikations-Topologien möglich. Hierbei sei zum Beispiel die Peer-To-Peer Kommunikation erwähnt. So könnten mit 5G zwei autonome Fahrzeuge auf direktem Wege miteinander Daten austauschen, auch wenn gerade kein Mobilfunkmast erreichbar ist!

2. Low Power Wide Area (LPWA) Technologie
Das ist die große Innovation besonders für IoT Devices, die mit Batterie-Versorgung leben müssen. LPWA ist dabei der Sammelbegriff für verschiedenste Technologien. Diese teilen sich zunächst lizenzierte Frequenzen mit den Vertretern NB-IoT oder LTE-M und die nicht-lizenzierten Frequenzbändern mit den bekannten Beispielen Sigfox oder LoRaWAN. Alle LPWA-Technologien sind für IoT Use Cases optimiert. Dadurch können sich IoT Devices mit erheblich weniger Energieaufwand in diese Netze einkoppeln.

Sigfox fokussiert sich im 868 MHz Bereich auf Use Cases, die eine sehr kleine Bandbreite aber eine gute Abdeckung des Landes und eine gute Eindringtiefe in Gebäude benötigen. Die Kosten sind sehr niedrig und die Leistung von ca. 600 Bits pro Sekunde reicht, um einfache Sensor-Status-Updates ins Netz zu bringen. Ein Firmware-Update Over the Air ist allerdings auch für kleine Controller unrealistisch. Sigfox ist leider eine proprietäre Technologie.

LoRaWAN ist dagegen ein viel offenerer Standard, der von der LoRa Alliance (lora-alliance.org) getrieben wird. Da sich LoRaWAN in Europa in dem nicht-lizenzierten Bereich von 863-870 MHz befindet, ist es vor allem für Smart-City-Lösungen oder größere Industrieanlagen interessant, die sich nicht auf ein OPEX Modell mit einem Telco einlassen wollen, sondern die Infrastruktur selbst ausrollen möchten. In einigen Ländern rollen auch Telcos LoRa aus. Mit LoRa kann man Bandbreiten bis 50 kBps erreichen. Kombiniert man das mit Broadcast-Protokollen, kann man damit auch große Mengen von Devices mit neuer Firmware drahtlos betanken.

Narrowband-IoT (NB-IoT) und LTE-M sind sehr ähnlich und liegen beide im lizenzierten Frequenzbereich. Dabei handelt es sich um reduzierte LTE-Spezifikationen, die darauf ausgelegt sind, Energie beim IoT Device zu sparen und Erreichbarkeit, insbesondere Gebäudeeindringung, höher als die Bandbreite und Latenz zu priorisieren. NB-IoT macht das auf zusätzlichen Frequenzen direkt neben den Mobilfunkfrequenzen, während LTE-M das abgespeckte Protokoll direkt auf den gleichen Frequenzen fährt. Dadurch ist LTE-M bei vielen LTE-Infrastrukturen nur durch Software-Updates ausrollbar, während NB-IoT beim Telco entsprechende LTE-Hardware voraussetzt. In Deutschland ist NB IoT das Fokusangebot der Deutschen Telekom.

3. Gebäudenetze
In Gebäuden sind neben den kabelgebundenen Netzen wie Ethernet, KNX usw. hauptsächlich Wifi, Bluetooth und Zigbee im Einsatz. Daneben gibt es noch eine Menge andere drahtlose “Feld-Technologien”, die entweder im Smart-Home Umfeld oder im industriellen Umfeld zum Einsatz kommen.

Wifi ist bekannt auf der 2,4 GHz oder 5 GHz Frequenz und liefert realistisch Bandbreiten bis 100 MBps und in Zukunft auch mehr. Besonders kleine und günstige Controller wie der ESP8266 von Espressif haben Wifi für IoT Devices attraktiv gemacht. Die Reichweiten und Gebäudedurchdringung sind absichtlich bescheiden um Konflikte und Überreichweiten zu vermieden.

Bluetooth arbeitet auch auf 2,45 MHz sehr nahe an Wifi und hat sich in seinen möglichen Bandbreiten immer näher an Wifi heran entwickelt. Insbesondere für neuartige Mesh-Topologien ist Bluetooth im professionellen Bereich deutlich interessanter als Wifi. Siehe dazu auch der detaillierte Analyst View zu Bluetooth.

Zigbee arbeitet in Europa auf dem 868 MHz Band und konzentriert sich auf Anwendungen mit weniger Bandbreite als Wifi und Bluetooth. Deshalb ist es bei der Vernetzung von Smart Buildings innerhalb des Gebäudes sehr beliebt. Auch Controller mit sehr wenig Leistung können gute Response-Zeiten und Reichweiten erreichen. Aufgrund der kleineren Frequenz ist die Gebäudedurchdringung besser als bei Wifi und Bluetooth.

Dieser kleine Überblick über die wichtigsten IoT-Wireless-Technologien kann Hilfestellung bei der Frage leisten, in welche Wireless-Technologie man seine Sensoren und Aktoren oder komplexere IoT-Devices einbetten soll. Stromversorgung und Reichweite spielen die wichtigste Rolle. Aber auch die Entscheidung, ob man einen Telco-Service auf einem lizenzierten Frequenzband wie den NB-IoT Dienst der Deutschen Telekom oder ein unlizenziertes Frequenzband nimmt, muss getroffen werden. Für eine Kommune, die hunderte von Straßenlampen vernetzen möchte, ist ein eigenes LoRa Netz über zehn Jahre vielleicht billiger als eine NB-IoT Subscription beim Telco.

Auch die Entscheidung ob man sich innerhalb oder außerhalb von Gebäuden bewegt, ist sehr wichtig. Während eine Straßenlampe eher eine LoRa Verbindung benötigt, ist für eine Büro-Leuchte Zigbee oder Bluetooth praktischer. Innovative Hersteller von Controllern und Wireless-Komponenten wie die Telit bieten heute schon “Combo” Module an. Auf 19x15mm sind beispielsweise Bluetooth und LoRa-Funk-Protokolle untergebracht (Abbildung 2). Nur die Software entscheidet welches benutzt wird oder ob womöglich sogar beide Technologien gleichzeitig “an” sind. Das ermöglicht Herstellern mehr Volumen mit weniger Produkt-Varianten abzudecken. Der abgebildete Telit Funk-Controller hat im Standby sogar nur eine Stromaufnahme von 2µA. Damit kann man beispielsweise schon heute Rauchmelder bauen, die mit einer Batterie 10 Jahr sicher laufen.

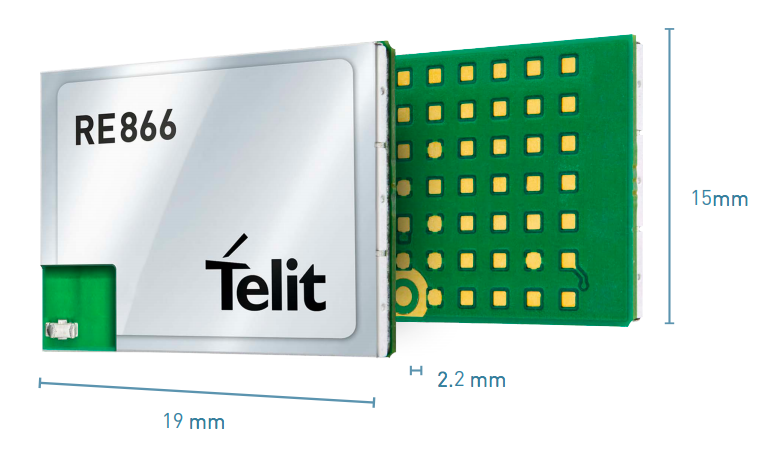

Abbildung 2: Combo Module of Bluetooth Low Energy and LoRa. Source: Telit.com (Standby-Stromaufnahme < 2 µA)

Wie erreicht man die IoT Cloud?

Hat man eine der drahtlosen IoT-Technologien gewählt oder konfiguriert – falls man sich für eine Multi-Protokoll-Hardware entschieden hatte – bleibt die Frage, wie die Devices tatsächlich ins Internet zu ihrer IoT Cloud routen (siehe Abbildung 3). Die Anbieter der lizenzierten Optionen NB-IoT und LTE-M bieten wie die anderen Mobilfunk-Optionen auch immer ein Routing ins öffentliche Internet an. Anders gestaltet sich das hingegen bei LoRa und Sigfox. Die LoRa Infrastruktur ist unter Umständen wirklich privat für eine Stadt oder ein großes Firmengelände. Ob eine bestimmte LoRa-Infrastruktur ins öffentliche Internet routet, muss im Einzelfall geklärt werden. Bei Sigfox handelt es sich sogar nicht einmal um ein IP-Protokoll. Das proprietäre Sigfox-Protokoll gleicht eher einfachen “Morsesignale”, die gar nicht direkt mit einer offenen Technologie lesbar sind. Sigfox betreibt deshalb einen eigenen Cloud-Dienst, der jedes Device mit einer REST und MQTT Schnittstelle repräsentiert. Die komplette Route von einem lokalen Sigfox-Sendemast bis in die Sigfox-Cloud bietet Sigfox exklusiv als Dienst an. Hier braucht sich ein Anwender also keine Gedanken machen. Möchte man jedoch sicherstellen, dass die eigenen Sensoren keinen “digitalen Trace” auf fremden Servern hinterlassen, ist ein selbst betriebenes LoRa-Netz die attraktivste aber aufwendigste LPWA-Option.

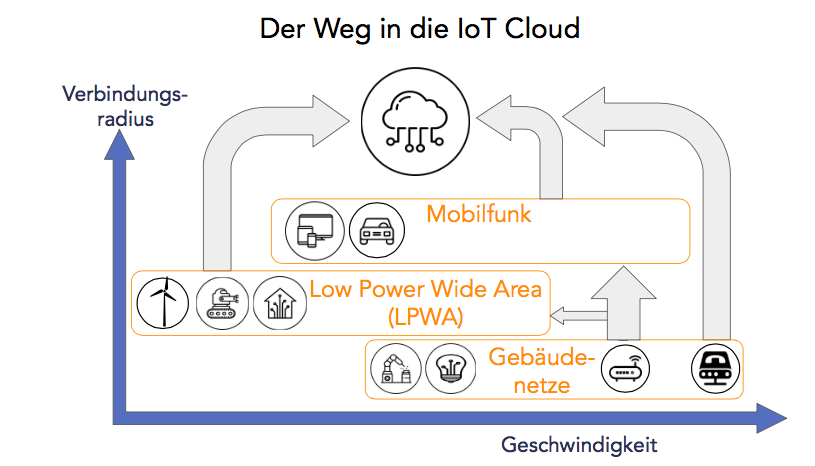

Abbildung 3: Routing-Wege in die IoT Cloud

Bei den Gebäudenetzen ist das Routing des IoT Traffics nicht anders als das Routing des restlichen IP Traffics eines normalen WLANs. Wenn verfügbar, ist der kabelgebundene Weg ins Internet meist die Variante mit der kleinsten Latenz. Oft suchen aber Industrie-Anlagen beispielsweise für Predictive Maintenance Szenarien den Weg zur IoT Cloud ihres Herstellers ohne dabei die Kabel-Infrastruktur des Kunden in Anspruch nehmen zu dürfen. Dann kommt beispielsweise ein Gateway zum Einsatz, das vom drahtlosen Gebäudenetz auf ein Mobilfunknetz umsetzt. Abhängig vom geforderten SLA müssen diese Gateways ggf. redundant vorhanden sein oder sollten sich selbstständig mit dem Netz eines alternativen Mobilfunkanbieters verbinden können. Ein Routing von Gebäudenetzen in eine LPWA-Infrastruktur kann auch Sinn machen, wenn die LPWA-Bandbreite reicht oder spezielle NB-IoT/LTE-M Features hilfreich sind.

Mesh-Netzwerke können Technologien kombinieren

Von Mesh-Netzwerken spricht man, wenn mehr größere Topologien aus vielen Netzwerk-Nodes gebaut werden, die nur mit einer Stromversorgung angeschlossen sind. Lediglich ein Node – oder wenige aus Redundanzgründen – haben einen Internet-Anschluss. Alle anderen Nodes suchen sich Bandbreite von ihren Nachbar-Nodes oder leiten Traffic an ihre Nachbarn weiter. Damit lassen sich beispielsweise sehr große Bluetooth-Netzwerke oder ein über mehrere Ortsteile verteilte Wifi Mesh-Netz bauen.

Grundsätzlich kann man mit jedem symmetrischen Netzwerkprotokoll Mesh-Netze bauen. Die meisten LPWA sind aber bewusst unsymmetrisch, um auf dem IoT Device Energie zu sparen. Ein LPWN Device kann also nicht gleichzeitig Client und Repeater für andere Devices sein. Die LoRaWAN oder NB-IoT Access Points benötigen deshalb eine Netzversorgung über eine andere Technologie.

Einer der Innovatoren in dem Wifi-Bereich ist die kalifornische Firma Ubiquitous Networks (siehe Abbildung 4). Mittlerweile haben die großen Hersteller von Wifi Access Hardware wie Cisco zwar funktional aufgeholt, bieten ihre Mesh-fähige Hardware aber immer noch zu weit höheren Preisen als Ubiquitous Networks an.

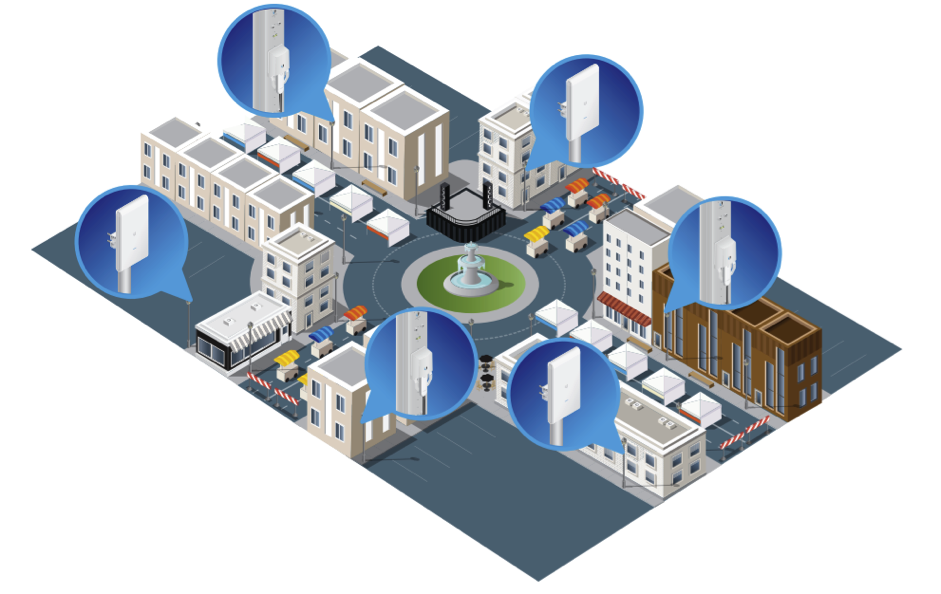

Abbildung 4: Ein Wifi-Mesh-Netzwerk. Nodes kosten ca. 100 Euro und versorgen sich von Nachbar-Nodes mit Bandbreite. Source: Ubiquitous Networks (ubnt.com)

Mit der Bluetooth-Technologie funktionieren Mesh-Topologien seit Mitte letzen Jahres auch offiziell gut (siehe unser Analyst View zu Bluetooth Mash). Denkt man an das predictive Maintenance Beispiel von oben, könnte auf jeder Maschine ein günstiger Dual-Band Controller sitzen. Die meisten Maschinen generieren einfach untereinander ein selbst organisiertes Bluetooth-Mesh. Um alle Maschinen ins Internet zu bringen, würde es schon reichen, dass mindest eine einzige Maschine beispielsweise in ein NB-IoT routen kann. Sie bietet sich selbst als Gateway an und versorgt alle anderen Mesh-Teilnehmer. Würde sie selbst ausfallen, sucht sich das Mesh Network selbsttätig ein neues Gateway aus. In diesem Fall kann sogar ein Feature besonders Interessant sein, das viele Telcos sogar zuerst für ihre NB-IoT/LTE-M Dienste ausrollen möchten, nämlich die Soft-SIM. So würde für die schlummernden NB-IoT/LTE-M Fähigkeit aller Maschinen keine Kosten anfallen solange sie NB-IoT nicht einschalten. Wird einer zum Gateway, kann diese Node sich automatisch eine Soft-SIM provisionieren und produktiv gehen.

Einige Hersteller und Telcos arbeiten hier noch an der vollständigen Automatisierung der Software, so dass sehr bald solche “Self-Healing Multi-Band Mesh Networks” möglich sind. Die selbstheilende hybride IoT-Netzwerklösung ist sicher für viele Industrieanwendungen interessant die bisher auf teure Kabel bauen musste.
